Hovedstråleposisjoneringssveisemontering
En; Bruksformål og nåværende situasjonsanalyse
Etter at den langsgående bjelken er sveiset og kommer inn i det veiende monteringsstadiet, har de fleste trailerprodusenter ikke spesialiserte hjelpedommer for produksjon . For tiden er hovedproduksjonsmetoden fremdeles utført på bakken eller på flate plater; Angi parallelle linjer Diagonale og andre oppgaver krever manuelle lutestenger for å justere dimensjoner, noe
To; Arbeidsprinsipp og kort forklaring
Transport (eller løft) de langsgående bjelkene fra forrige stasjon til denne armaturen (plattformen), plasser de to langsgående bjelkene, fullfør monteringen og sveisingen, og deretter transport (løft) dem til neste stasjon .}}}}}}}}}}}}}}
På den ene siden av 'hovedrammen er sveisemontering'; En stiv vertikal baffel (plattformreferanseplan) rettet med en rett linje, med den andre siden; Drevet av en oljesylinder, strammes L-formede guide firkantet (tilpasset) for å oppfylle sveisekravene til hovedstrålen, og hovedstøtten er sveiset .
Detaljhåndtering; På grunn av de forskjellige størrelsene på gåsehals i forskjellige modeller, er front Goose Neck -plattformen utstyrt med en samlet start- og landingsfunksjon for å dekke arbeidsbehovene til forskjellige modeller .
Utstyrets arbeidsposisjon er utstyrt med personell med personell, noe som forbedrer personellets mobilitet og bekvemmelighet, og indirekte øker sikkerhetsfaktoren i arbeidet
Tre; Tekniske parametere og kort konfigurasjon
|
1: Hovedtekniske parametere |
|||||
|
1 |
Utstyrsmodell: ph-zl -18 m |
||||
|
2 |
Utstyrsnavn: Hovedstråleposisjoneringssveisemontering |
||||
|
3 |
Utstyrstørrelse: 18000mm * 2670mm * 1120mm |
||||
|
4 |
Maksimal klemming av utstyr: 950mm --1450 mm |
||||
|
5 |
Systemvurdert trykk: mindre enn eller lik 15MPs |
||||
|
6 |
Hydraulisk oljemodell: L-HM -46 |
||||
|
7 |
Gooseneck Platform løftehøyde: Mindre enn eller lik 560mm |
||||
|
8 |
Longitudinal bjelkehøyde: mindre enn eller lik 560mm |
||||
|
2: Hovedkonfigurasjonsparametere |
|||||
|
Serienummer |
Komponentnavn |
Spesifikasjonsparametere |
Merknader |
||
|
1 |
Oljepumpetype |
girpumpe |
sertifiserte produkter |
||
|
2 |
Oljepumpeforskyvning |
10 milliliter |
standard |
||
|
3 |
Motormerke |
Shandong Lisheng |
sertifiserte produkter |
||
|
4 |
Motormodell |
Y112M-4 |
Kobberkledd |
||
|
5 |
Hele maskinens strøm |
Mindre enn eller lik 5 kW |
|||
|
6 |
Modell for retningsventil |
34SM-L10H-T |
sertifiserte produkter |
||
|
7 |
Oljesylindermodell |
HSG63*500 |
|||
|
8 |
Handlingskontrollmodus |
håndbevegelse |
|||
|
9 |
Oljesylinderkontrollmodus |
Individuell kontroll |
|||
|
10 |
Gooseneck Platform løfteenhet |
075 Reduksjonsmotor, kobling |
sertifiserte produkter |
||
|
11 |
Plattformløftingskontroll |
Elektrisk kontroll, knapper |
sertifiserte produkter |
||
|
3: Sikkerhetsproduksjonsbeskyttelse |
|||||
|
1 |
Hydraulisk systemoverløpsventil |
||||
|
4: Strømforsyningsområde |
|||||
|
1 |
380V ± 20V 50Hz |
||||
|
5: Garantiperiode |
|||||
|
1 |
Fra leveringsdatoen kommer hele maskinen med ett års gratis garanti . |
||||
|
6: Tilfeldige data |
|||||
|
1 |
En kopi av utstyrskretsdiagrammet |
||||
|
2 |
En kopi av ettersalgshåndboken |
||||
|
7: Omfang av forsyning, omfang av meg selv levert av kravet og installasjonsforholdene på nettstedet |
|||||
|
Forsyningsomfang: |
|||||
|
Serienummer |
navn |
Merknader |
|||
|
1 |
Gooseneck Lifting Platform: 1 Set |
Inkluderer: 4 sett med heiser, 2 reduksjonsmotorer, 1 sett med plattform (lengde: 4,5 meter, bredde: 2,7 meter), 4 støttehjul |
|||
|
2 |
Hovedplattform: 1 sett |
Inkluderer: 1 sett med plattform (lengde: 13 . 5 meter, bredde: 2,3 meter), 12 støttehjul og forskjellige pivotoljesylindere. |
|||
|
3 |
Hydraulisk stasjon: 1 sett |
Inkluderer: 1 sett med elektrisk kontrollskap |
|||
|
Kjøperen skal gi: |
|||||
|
1 |
Hydraulisk olje |
L-HM -46 |
|||
|
2 |
Power Line |
4- core 4- firkant |
|||
|
Settingsinstallasjonsforhold: 1: Betonggulv 2: Ground Tilt Angle: Mindre enn 8 grader |
|||||
|
Merk: Ovennevnte omfang inkluderer komplette utstyrskomponenter for å sikre normal drift og funksjon . |
|||||

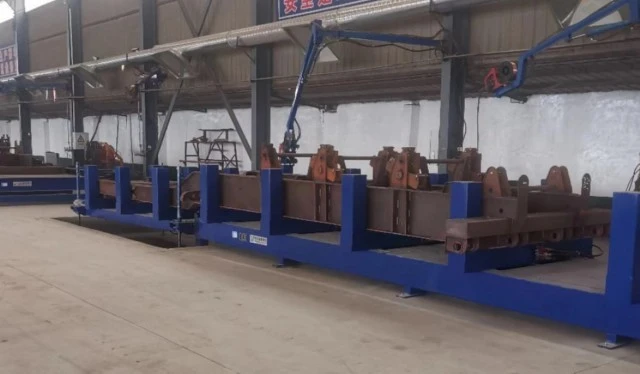

Hovedstråleposisjonering og sveisemontering Displaydiagram
